Общие сведения
Параболическая антенна Vika-21 MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
4G (LTE1800, LTE2600)
3G (UMTS 2100)
2G (GSM1800)
WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц.

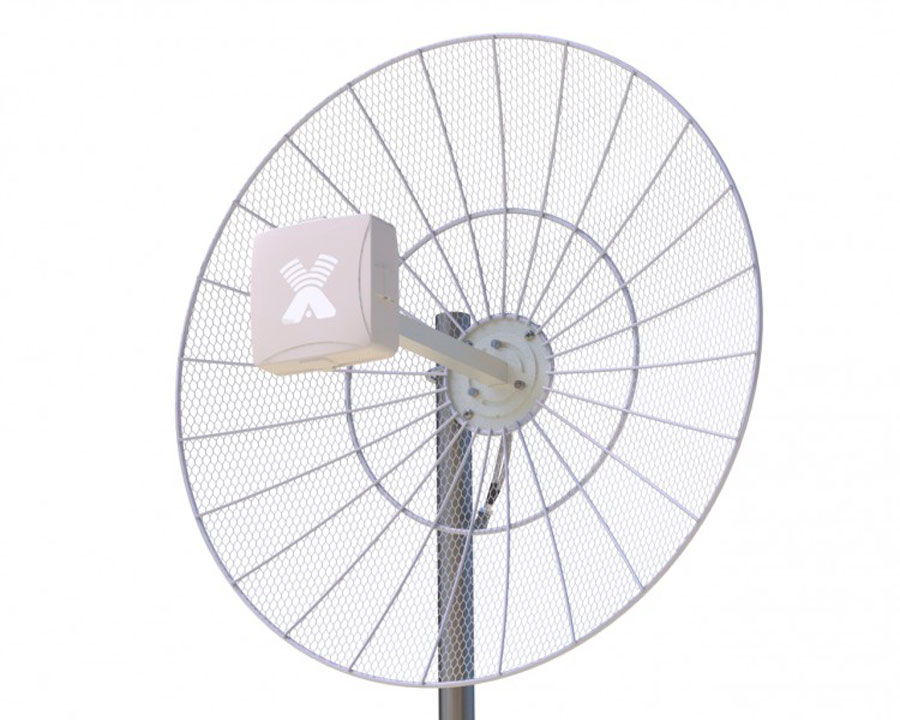

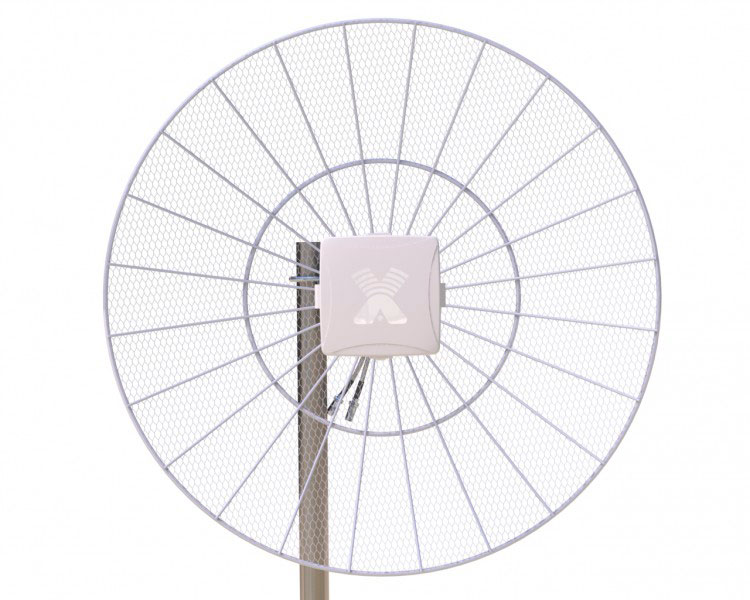

Vika-21 MIMO является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" в рефлекторе использована цельнометаллическая просечно-вытяжная сетка, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, идентичность диаграмм направленности и коэффициента усиления по обоим входам антенны.
Рефлектор антенны имеет цельносварной жесткий неразборный каркас с допустимой статической нагрузкой более 100 кг. Для увеличения корозостойкости в конструкции антенны используется алюминий, оцинкованная сталь и двойное порошково-полимерное покрытие.
В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!
Узел крепления антенны и используемый крепеж имеют защитное гальваническое покрытие.
Достоинства антенны Vika-21 MIMO:
Высокий коэффициент усиления в широкой полосе частот
Низкая парусность благодаря сетчатой структуре рефлектора
Жесткая конструкция рефлектора, прощает неаккуратность почтовых служб
Быстрая сборка/подготовка антенны к работе
Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при смене частот (стандарта) оператора
Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в уровне сигнала в самых тяжелых условиях приема, без снятия облучателя!
Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.
Качественные разъемы 50 Ом на выходе антенны
Активные излучатели антенны укрыты в пластиковый корпус и защищены от осадков
Защитные покрытия на всех металлических деталях
Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

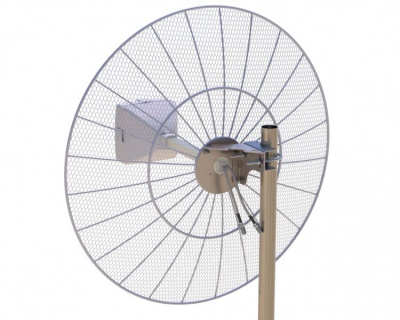

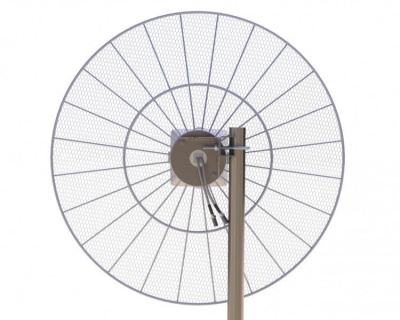

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

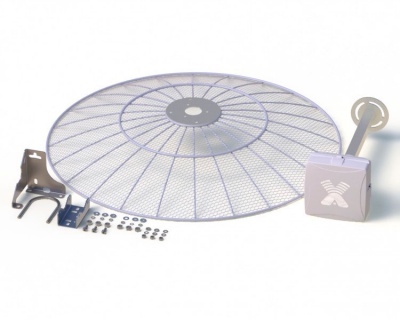

Комплект поставки:
Антенна Vika-21 MIMO (рефлектор и облучатель)
Узел крепления на мачту
Инструкция по установке (скачать)
Упаковка (картон+полиэтилен)
Дополнительное оборудование:
Кабели снижения, для расположения модема в удобном, доступном месте (опция)
Пигтейлы для соединения модема и кабелей снижения (опция)
